2. Alat dan Bahan
[Kembali]
a) Alat
1. Jumper
Gambar 1. Jumper
2. Panel DL 2203D
3. Panel DL 2203C
4. Panel DL 2203S
Gambar 2. Modul De Lorenzo
b) Bahan
1. IC 7400
2. Power DC
3. Switch (SW-SPDT)
4. Logicprobe atau LED
Gambar 8. Logic Probe
3. Rangkaian Simulasi [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]
pada rangkaian terdapat beberapa komponen yaitu potensiometer, resistor 6 k ohm, dioda, 3 switch spdt, kapasitor 120 uF, ic 74HC123 lampu led dan ground. Prinsip rangkainnya, potensiometer dihubungkan ke dioda kemudian dihubungkan ke ic 74HC123 yaitu bagian CX begitu juga dengan kapasitor dihubungkan ke RX/CX, switch 1 dihubungkan ke input A (fall time), switch 2 dihubungkan ke B, switch 3 dihubungkan ke MR (master reset),lalu output dari ic 74HC123 dihubungkan ke led dan ground.
Pada saat sw 1 inputnya diubah dari 1 ke 0 atau kondisi fall time, sw 2 bernilai 1 dan sw 3 bernilai 1 maka led pada R3 akan hidup sesaat dan lampu pada R2 akan mati sesaat kemudian hidup seterusnya. Kondisi inilah yang disebut dengan multivibrator monostabil dimana satu output yang dalam keadaan stabil. Untuk melihat seberapa lama led pada R3 hidup maka harus diperhatikan kapasitornya, semakin besar kapasiotor maka akan semakin lama pula led pada R3 hidup.
6. Analisa [Kembali]
1. Bagaimana pengaruh perubahan nilai kapasitor dan resistor?
Pada percobaan tiga ini dilakukan percobaan pada monostabil multivibrator.
Pengatur resistor terhadap waktu adalah berbanding lurus, semakin besar hambatannya maka semakin banyak/ semakin lama waktu pergantian kondisi LED pada Lorenzo untuk rangkaian multivibrator ini. Begitu pula pengaruh dari kapasitor, berbanding lurus.Semakin besar nilai kapasitornya, maka semakin lama waktu pergantian LED.

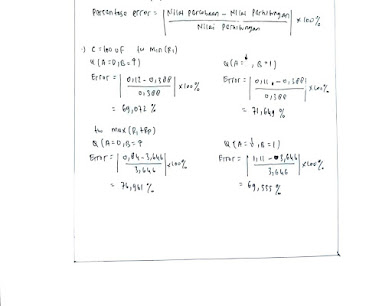

2. Analisa dan Bandingkan hasil jurnal yang didapatkan di praktikum dengan hasil jurnal perhitungan, carilah persentase errornya
Dari hasil yang didapat bahwa ada beberapa nilai yang hampir sama tapi ada beberapa nilai yang lain memiliki perbedaan yang jauh, mungkin perbedaan itu ada kesalahan praktikan saat melakukan percobaan, misalnya keterlambatan pada saat menekan tombol stpwatch atau kesalahan lainnya.
.jpeg)
7. Link Download
[Kembali]
Download HMTL klik disini
Download Simulasi Rangkaian klik disini
Donwload Video Rangkaian klik disini
Download Datasheet 74HC123 Multivibrator Monostabil klik disini
Download Datasheet Dioda 1N4007 klik disini
Download Datasheet Kapasitor klik disini
Download Datasheet Resistor klik disini
Download Datasheet Switch klik disini
Download Datasheet Potensiometer klik disini
