[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

5. Video

6. Download Video

1. Tujuan[Kembali]

•  Mampu mengaplikasikan materi op-amp pada Pspice Windows
•  Mampu membuat simulasi rangkaian Pspice Windows pada aplikasi Proteus 8



2.Alat dan Bahan[Kembali]

a) Alat



· Ground



Ground berfungsi untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocaoran tegangan atau arus dari sambaran petir ke bumi







· Power Supply DC





Power supply DC berfungsi sebagai sumber energi arus listrik searah.









b) Bahan



· Op-Amp





Op-amp merupakan suatu jenis penguat elektronika dengan sambatan arus searah yang memiliki bati sangat besar dengan dua masukan dan satu keluaran.



· Resistor





Resistor berfungsi untuk menghambat serta mengatur arus listrik dalam rangkaian



· Kapasitor





Kapasitor adalah komponen listrik yang digunakan untuk menyimpan muatan listrik, berfungsi sebagai komponen feedback pada integrator circuit.

3. Dasar Teori[Kembali]

 Versi evaluasi PSpice hanya memiliki empat unit op-amp, Ini adalah model dari empat unit op-amp yang lebih umum dan memiliki spesifikasi unitnya masing-masing,  dengan menjelaskan sebuah op-amp model yang dapat digunakan untuk menganalisis sirkuit.



Model Op-Amp PSpice

Gambar 14.33 menunjukkan rangkaian dasar ini, menggunakan nilai tipikal dari sebuah op-amp 741





Penguatan op-amp diberikan menggunakan tegangan yang dikontrol tegangan sumber.Gambar 14.34 menunjukkan pengaturan perangkat E untuk a gain 200.000 , Skema sirkuit Gambar 14.33 dengan demikian mewakili 741 op-amp dengan spesifikasi tipikal yang tercantum



Program 14.1—Inverting Op-Amp

Rangkaian op-amp pembalik digambar seperti pada Gambar 14.35. Dengan tampilan tegangan dc menyala



Rangkaian op-amp pembalik praktis digambarkan pada Gambar 14.36 dengan menggunakan resistor yang sama nilai seperti pada Gambar 14.35 dengan unit op-amp praktis, A741, .Gambar 14.36 menunjukkan tegangan dc karena Enable Bias Voltage Display (Layar Bias Pengaktifan Tegangan) telah dinyalakan



Daftar keluaran dari analisis Gambar 14.36 ditunjukkan pada Gambar 14.37





Program 14.2—Noninverting Op-Amp





Program 14.3—Summing Op-Amp Circuit



Program 14.4 — Sirkuit Op-Amp Unity-Gain

Gambar 14.40 menunjukkan rangkaian op-amp penguatan-satu dengan tegangan panjar



Program 14.5 — Sirkuit Integrator Op-Amp

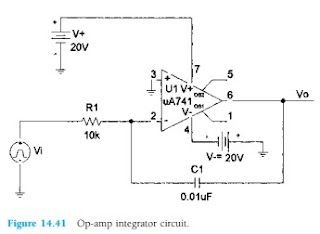

Sirkuit integrator op-amp ditunjukkan pada Gambar. 14.41. Input dipilih sebagai VPULSE



Gambar 14.42 menunjukkan bentuk gelombang langkah masukan dan bentuk gelombang jalan keluaran yang dihasilkan diperoleh menggunakan PROBE.



Program 14.6 — Sirkuit Op-Amp Multistage

Sirkuit op-amp multistage ditunjukkan pada Gambar 14.43

4. Percobaan[Kembali]

a) Prosedur Percobaan[kembali]

1. Sediakan alat dan bahan yang dibutuhkan dalam membuat rangkaian

2. Hubungkan komponen-komponen sesuai dengan gambar rangkaian

3. Rangkaian selesai



b) - Rangkaian Simulasi[kembali]   :







- Prinsip Kerja:

Rangkaian-rangkain di atas merupakan beberapa koneksi sirkuit op-amp praktikal yang paling sering dijumpai. Masing-masing sirkuit tersebut memiliki karakteristiknya tersendiri.

6. Download Link[Kembali]

download rangkaian klik disini
